Kompletny przewodnik po podestach ruchomych (AWP): inżynieria, wybór i bezpieczeństwo

W dziedzinie konserwacji przemysłowej, budowy i zarządzania obiektami wykonywanie zadań na wysokości wiąże się z wyjątkowym zestawem wyzwań obejmujących bezpieczeństwo, precyzję i wydajność operacyjną. Jako rozwiązanie inżynieryjne pojawiły się podesty robocze (AWP), wypierające tradycyjne metody, takie jak drabiny i rusztowania. Ten ostateczny przewodnik zawiera analizę na poziomie inżyniera trzech głównych kategorii AWP — podnośników wysięgnikowych, podnośników nożycowych i pionowe podnoszenie masztów — zagłębianie się w zasady projektowania mechanicznego, możliwości kinematyczne i przydatność do konkretnych zastosowań, aby umożliwić podejmowanie decyzji w oparciu o dane.

1. Definiowanie podwieszanych platform roboczych (AWP): perspektywa inżynierii systemów

Podnośnik powietrzny (AWP) to mobilny, uruchamiany mechanicznie lub hydraulicznie system przeznaczony do ustawiania personelu, narzędzi i materiałów na wyznaczonej wysokości roboczej na stabilnej, zamkniętej platformie. Z punktu widzenia inżynierii systemów AWP integruje podsystemy strukturalne, mechaniczne, hydrauliczne, elektryczne i sterujące, aby osiągnąć bezpieczne przemieszczenie w pionie i/lub w poziomie. Zgodność z przepisami nie jest dodatkiem, ale podstawowym ograniczeniem projektowym. Na całym świecie normy takie jak ANSI/SAIA A92 (Ameryka Północna) i dyrektywa maszynowa 2006/42/WE (Europa wymagająca oznakowania CE) regulują projektowanie, produkcję, testowanie i użytkowanie. Normy te nakładają obowiązek rygorystycznej oceny ryzyka, obliczeń konstrukcyjnych, testów stabilności i włączenia urządzeń zabezpieczających (np. czujników obciążenia, czujników przechyłu, awaryjnego zjazdu), ustanawiając sformalizowany poziom nienaruszalności bezpieczeństwa operacji.

2. Głębokie nurkowanie techniczne: podstawowe klasyfikacje AWP

2.1 Podnośniki wysięgnikowe: kinematyka przegubowa i teleskopowa

Podnośniki wysięgnikowe charakteryzują się ramieniem przegubowym lub teleskopowym (wysięgnikiem), zapewniającym większy zasięg poziomy i zdolność pokonywania przeszkód. Ich kinematyka określa zakres ich zastosowań.

• Wysięgniki przegubowe: Posiada wiele punktów zawiasów (przegubów), umożliwiających złożone, nieliniowe planowanie ścieżki. Łańcuch kinematyczny umożliwia „składanie” platformy i manewrowanie nad/pod przeszkodami. Kluczowe parametry konstrukcyjne obejmują liczbę osi przegubu, maksymalną wysokość składowania i zdolność ciągłego obrotu stołu obrotowego.
• Wysięgniki teleskopowe (proste): Wykorzystaj pojedyncze, liniowo rozciągające się ramię za pomocą zagnieżdżonych cylindrów hydraulicznych lub mechanizmu łańcuchowo-zębowego. W tej konstrukcji priorytetem jest maksymalny wysięg poziomy z podwozia. Krytyczna analiza skupia się na wykresie obciążenia momentem, który definiuje bezpieczną obwiednię roboczą jako funkcję kąta i wysunięcia wysięgnika.
• Wysięgniki napędzane/gąsienicowe: Zintegruj nadbudowę wysięgnika z podwoziem gąsienicowym. Układ gąsienicowy zapewnia niski nacisk na podłoże (mierzony w psi lub kPa) i lepszą przyczepność na nieutwardzonym, nierównym lub miękkim terenie. Względy inżynieryjne obejmują zdolność pokonywania wzniesień (często przekraczającą 45%), prześwit pod pojazdem i niezależną kontrolę każdej gąsienicy w celu precyzyjnego wykrywania.

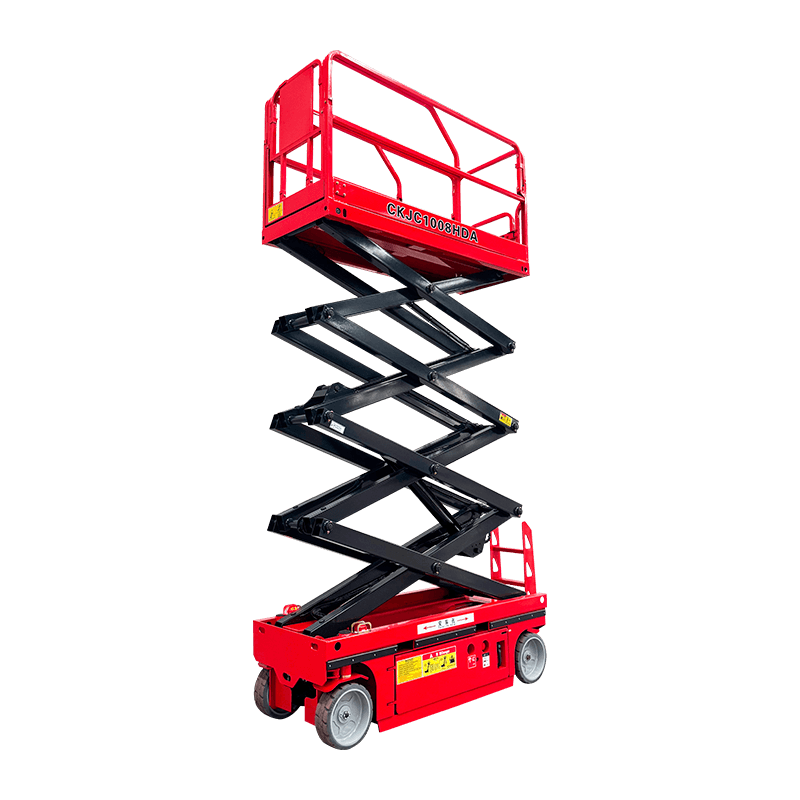

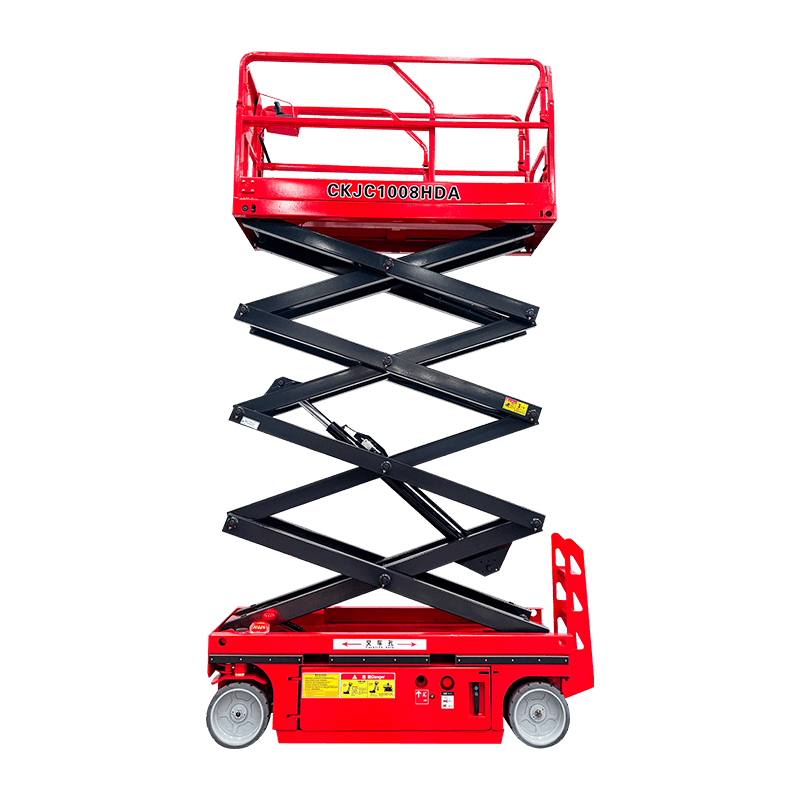

2.2 Podnośniki nożycowe: przesunięcie pionowe za pomocą mechanizmów pantograficznych

Podnośniki nożycowe wykorzystują połączony, składany mechanizm pantograficzny (nożycowy), aby uzyskać ściśle pionowe przesunięcie platformy. Mechanika systemu opiera się na zasadach zapadającego się wzoru „N”, w którym siła cylindra hydraulicznego jest mnożona w siłę nośną pionową. Podstawowe zalety inżynierii to:

• Wysoka sztywność konstrukcyjna i nośność: Triangulowane ramiona nożycowe zapewniają doskonałą odporność na momenty zginające, wytrzymując duże powierzchnie pokładów (często o powierzchni 20 stóp kwadratowych) i znaczne obciążenia rozłożone (np. 1000 funtów).
• Stabilność: Szeroki stosunek podstawy do wysokości i nisko położony środek ciężkości podczas jazdy zwiększają stabilność, chociaż wysięgniki mają kluczowe znaczenie w przypadku zastosowań na dużych wysokościach, zgodnie z testami stabilności ANSI A92.20.

Zastosowania to zazwyczaj zadania na dużych powierzchniach z dostępem pionowym w zakładach przemysłowych, magazynach i zakładach montażowych, gdzie najważniejsza jest stabilna, przestronna powierzchnia robocza.

2.3 Pionowe podnoszenie masztów : Inżynieria precyzyjna dla przestrzeni zamkniętych

Pionowe podnoszenie masztów , zwane także windami osobowymi lub windami przestawnymi, stanowią specjalistyczne rozwiązanie zaprojektowane z myślą o maksymalnej wydajności przestrzennej. Podstawową zasadą konstrukcyjną jest pionowe przesunięcie za pośrednictwem jednej lub większej liczby blokujących się sekcji masztu, prowadzonych przez precyzyjne rolki lub łożyska w podwoziu o minimalnej powierzchni.

2.3.1 Krytyczne parametry projektu i doboru

Wybór A pionowe podnoszenie masztu wymaga rygorystycznej analizy specyfikacji pod kątem ograniczeń operacyjnych.

• Wysokość robocza a wysokość platformy: Podstawowe zamieszanie w specyfikacji wynika z pytania: Jaka jest maksymalna wysokość robocza pionowego podnośnika masztowego? Inżynierowie muszą rozróżnić *Wysokość podestu* (wysokość poręczy) i *Wysokość robocza* (maksymalna wysokość osiągalna dla pracownika, zazwyczaj wysokość podestu ~2m). Projektowy moment obciążenia i współczynnik bezpieczeństwa konstrukcji są obliczane w oparciu o konfigurację masztu w pełni wysuniętego.
• Analiza zespołu napędowego: Ocenianie Cena i dane techniczne elektrycznego podnośnika masztowego obejmuje model całkowitego kosztu posiadania (TCO). Napędy elektryczne (24 V lub 48 V DC) oferują zerową lokalną emisję gazów cieplarnianych, niski poziom hałasu (<70 dBA) i zmniejszoną konserwację (w niektórych modelach brak hydrauliki), dzięki czemu idealnie nadają się do wrażliwych środowisk wewnętrznych. Dane techniczne muszą obejmować amperogodziny (Ah) akumulatora, typ ładowarki i cykl pracy.
• Konfiguracja masztu i stabilność: Maszty mogą być jedno, dwu lub trzystopniowe. Szerszy profil masztu (często podwójny) zwiększa stabilność boczną i odporność na ugięcie pod obciążeniem. The Mały pionowy podnośnik masztowy do zastosowań w wąskich korytarzach często wykorzystuje pojedynczy, centralnie umieszczony maszt, aby osiągnąć szerokość poniżej 32 cali (810 mm), ale może mieć zmniejszony udźwig platformy lub inną charakterystykę ugięcia.

2.3.2 Korzyści operacyjne i uzasadnienie

Decyzja o zastosowaniu podnośnika masztu opiera się na wymiernych korzyściach. Ocena inżynierska ww Korzyści ze stosowania podnośników masztowych pionowych w utrzymaniu ruchu magazynowego ujawnia:

• Optymalizacja przestrzenna: Minimalne wnikanie kopert pozwala zachować szerokość korytarza i gęstość przechowywania. Powierzchnia zajmowana przez podnośnik nożycowy o porównywalnym udźwigu często wynosi mniej niż 25%.
• Wzrost ergonomii i produktywności: Eliminuje zmęczenie i ryzyko związane z używaniem drabiny. Platforma zapewnia stabilną podstawę dla narzędzi, umożliwiając dłuższe i bardziej produktywne cykle pracy przy obsłudze oburęcznej.

To bezpośrednio odnosi się do podstawowego zapytania: Dlaczego warto wybrać pionowy podnośnik masztowy zamiast drabiny? Odpowiedzią jest wymierne zmniejszenie ryzyka upadku (głównej przyczyny obrażeń w miejscu pracy) oraz mierzalny wzrost wydajności i jakości zadań.

2.3.3 Protokoły bezpieczeństwa i konserwacji

Bezpieczeństwo jest efektem inżynierii, a nie założeniem. Procedura dla Jak bezpiecznie obsługiwać pionowy podnośnik masztowy jest skodyfikowane w normach i musi obejmować:

• Kontrola przedoperacyjna: Sprawdź integralność konstrukcyjną, poręcze, blokady bramy, stan kół i zestawów kołowych oraz funkcjonalność sterowania.
• Ocena zagrożeń na miejscu: Sprawdź nośność podłogi, zidentyfikuj przeszkody nad głową i upewnij się, że obszar jest odgrodzony.
• Zarządzanie stabilnością: Nigdy nie przesuwaj urządzenia, gdy jest ono podniesione. Użyj podpór, jeśli są przewidziane i określone w instrukcji.

Niezawodność zapewnia harmonogram konserwacji zapobiegawczej. Protokół dot Jak konserwować i serwisować podnośnik z masztem pionowym obejmuje zaplanowane zadania: smarowanie rolek/łańcuchów masztu, sprawdzanie i dokręcanie elementów złącznych, sprawdzanie lin stalowych lub cylindrów hydraulicznych pod kątem zużycia, testowanie urządzeń zabezpieczających pod obciążeniem oraz sprawdzanie integralności instalacji elektrycznej.

3. Zaawansowana metodologia selekcji: inżynieryjna analiza porównawcza

3.1 Matryca decyzyjna oparta na parametrach operacyjnych

Wybór jest problemem optymalizacji wielu zmiennych. Kluczowe zmienne niezależne obejmują: wymaganą wysokość roboczą (H), zasięg poziomy (R), ograniczenie szerokości korytarza (W) _a ), warunki uziemienia (G) i cykl pracy (C).

3.2 Bezpośrednie porównanie systemów

Często spotykany kompromis inżynieryjny w zamkniętych wnętrzach można ująć w pytaniu: Pionowy podnośnik masztowy czy podnośnik nożycowy: co jest lepsze do użytku w pomieszczeniach zamkniętych? Poniższa tabela zawiera porównanie na poziomie systemów.

3.3 Zagadnienia dotyczące zaopatrzenia i cyklu życia

Ostatnim krokiem jest strategia zaopatrzenia. W przypadku potrzeb krótkoterminowych lub specyficznych dla projektu zapytanie Gdzie wynająć podnośnik masztowy blisko mnie prowadzi do oceny technicznej wynajmu: sprawdzenie dziennika przeglądów i konserwacji urządzenia (wg ANSI A92.22), sprawdzenie aktualnej tabliczki znamionowej i instrukcji oraz potwierdzenie funkcjonalności wszystkich urządzeń zabezpieczających. W przypadku długoterminowych scenariuszy wysokiego wykorzystania zakupy obejmują szczegółową analizę kosztów cyklu życia, porównującą początkowe wydatki kapitałowe z oczekiwaną konserwacją, zużyciem energii i wartością rezydualną.

4. Wniosek: filozofia selekcji oparta na systemach

Wybór optymalnego AWP jest ćwiczeniem z zakresu inżynierii systemów stosowanych. Wymaga mapowania specyfikacji technicznych i możliwości kinematycznych podnośników wysięgnikowych (dla zasięgu), podnośników nożycowych (dla stabilności i ładunku) oraz pionowe podnoszenie masztus (w celu rozwiązania ograniczeń przestrzennych) na dobrze zdefiniowany zestaw wymagań zadaniowych i ograniczeń środowiskowych. Największą wagę należy zawsze przypisywać parametrom bezpieczeństwa i zgodności z przepisami. Przyjmując to analityczne podejście, kierownicy obiektów, inżynierowie projektu i specjaliści ds. bezpieczeństwa mogą określić sprzęt, który nie tylko wykona zadanie, ale robi to z maksymalną wydajnością, zminimalizowanym ryzykiem i inżynieryjną niezawodnością.

5. Często zadawane pytania (FAQ)

P1: W naszym obiekcie znajdują się korytarze o szerokości poniżej 40 cali. Jakie są opcje AWP w zakresie serwisowania świateł na wysokości 25 stóp?

O: To jest ostateczny wniosek o Mały pionowy podnośnik masztowy do zastosowań w wąskich korytarzach . Należy wybrać model o szerokości podwozia mniejszej niż szerokość korytarza w świetle (zwykle < 36 cali) i wysokości platformy przekraczającej wymaganą wysokość roboczą (wysokość robocza 25 stóp ≈ wysokość platformy 23 stopy). Upewnij się, że promień skrętu urządzenia jest zgodny ze skrzyżowaniami korytarzy.

P2: W przypadku konserwacji fabrycznego oświetlenia wewnętrznego, jak z technicznego punktu widzenia mogę wybrać pomiędzy podnośnikiem masztowym a podnośnikiem nożycowym?

O: Podstawowa decyzja techniczna opiera się na ograniczeniach przestrzennych w porównaniu z wymaganiami zadania, jak opisano w Pionowy podnośnik masztowy czy podnośnik nożycowy: co jest lepsze do użytku w pomieszczeniach zamkniętych? porównanie. Wykonaj pomiar: jeśli korytarze są szerokie (> 6 stóp), a zadania obejmują wiele elementów wymagających znacznych narzędzi/materiałów, podnośnik nożycowy może być bardziej wydajny. Jeśli korytarze są wąskie (<4 stopy), a zadania obejmują naprawy sekwencyjne, jednopunktowe, dostępność podnośnika masztowego przełoży się na większą ogólną produktywność pomimo potencjalnie wolniejszego czasu cyklu na osprzęt.

P3: Jaka jest główna zaleta podnośnika masztowego w porównaniu z drabiną, z punktu widzenia inżynierii bezpieczeństwa?

O: Dlaczego warto wybrać pionowy podnośnik masztowy zamiast drabiny? Główną zaletą jest zapewnienie zbiorowy system ochrony przed upadkiem . Drabina opiera się na równowadze i przeszkoleniu użytkownika (środek ochrony osobistej). Podnośnik masztowy zapewnia zaprojektowany system poręczy (krawężniki, poręcze środkowe, brama), który działa jako pasywny system zapobiegania upadkom, skutecznie eliminując ryzyko upadku dla wszystkich użytkowników, co stanowi kontrolę wyższego rzędu w hierarchii kontroli ryzyka.

P4: Jaka jest dokładna techniczna definicja „maksymalnej wysokości roboczej” podczas przeglądania specyfikacji?

O: Kiedy pytasz Jaka jest maksymalna wysokość robocza pionowego podnośnika masztowego? , należy poprosić o zdefiniowaną metodologię testów. Zgodnie ze standardami ANSI/SAIA A92 powinna to być odległość w pionie od podłogi do szczytu poręczy (wysokość podestu) LUB maksymalna osiągalna wysokość zasięgu dla osoby o wzroście 6 stóp. Renomowani producenci podają obie liczby. Projekt konstrukcyjny i obliczenia stateczności opierają się na wysokości platformy przy maksymalnym obciążeniu znamionowym.

P5: Oceniamy elektryczne podnośniki masztowe pod kątem zastosowania w pomieszczeniach czystych. Jakie parametry techniczne poza ceną są krytyczne?

O: Podczas analizowania Cena i dane techniczne elektrycznego podnośnika masztowego w przypadku środowiska kontrolowanego techniczna lista kontrolna musi zawierać: 1) Materiał i wykończenie: Farba elektroforetyczna lub malowana proszkowo, odporna na korozję i zapobiegająca wydzielaniu się cząstek. 2) Kontrola zanieczyszczeń: Uszczelnione łożyska, niebrudzące kółka i opcjonalnie regeneracyjny układ napędowy minimalizujący powstawanie pyłu hamulcowego. 3) Chemia baterii: Uszczelniony kwas ołowiowy (SLA) lub litowo-jonowy (Li-ion). Li-ion zapewnia dłuższą żywotność, szybsze ładowanie i brak odgazowywania, ale przy wyższym CAPEX. 4) Emisje EMI/RFI: Upewnij się, że sterownik silnika spełnia wymagania obiektu dotyczące zakłóceń elektromagnetycznych.

6. Referencje i standardy branżowe

• ANSI/SAIA A92.20 - 2021: „Projektowanie, obliczenia, wymagania bezpieczeństwa i metody testowania mobilnych podestów roboczych (MEWP)”
• ANSI/SAIA A92.22 – 2021: „Bezpieczne użytkowanie mobilnych podestów roboczych (MEWP)”
• ISO 16368:2020 „Przenośne podesty robocze – Obliczenia projektowe, wymagania bezpieczeństwa i metody badań”
• OSHA 29 CFR 1926.453 – „Podnośniki powietrzne” (Amerykańska Administracja ds. Bezpieczeństwa i Zdrowia w Pracy)
• Dyrektywa Maszynowa 2006/42/WE (Unia Europejska)
• Proctor, SP i Mitera, J. (2018). Ochrona przed upadkiem i bezpieczeństwo platform roboczych na wysokościach: przewodnik inżynieryjny. Amerykańskie Towarzystwo Specjalistów ds. Bezpieczeństwa.
•
