Który podnośnik hydrauliczny pasuje do Twojego warsztatu?

Podnośnik hydrauliczny systemy wykorzystują zasady zasilania płynami, aby osiągnąć kontrolowany ruch pionowy przy dużym zwielokrotnieniu siły. To badanie techniczne obejmuje podstawy inżynierii, konfiguracje specyficzne dla aplikacji i standardy jakości produkcji niezbędne dla zamówień B2B w sektorach motoryzacyjnym, przemysłowym i logistycznym.

Podstawy inżynierii płynów

Zasada Pascala w mechanizmach dźwigowych

Układy hydrauliczne działają w oparciu o przenoszenie ciśnienia przez zamknięty płyn. Mnożenie siły jest równe stosunkowi powierzchni tłoków, umożliwiając kompaktowym siłownikom generowanie znacznego udźwigu. Ciśnienie w układzie zazwyczaj mieści się w zakresie 15–25 MPa (2200–3600 psi) w zastosowaniach przemysłowych.

Układy hydrauliczne a mechaniczne:

Parametr Napęd hydrauliczny Mechaniczny napęd śrubowy Napęd pneumatyczny
Gęstość siły Bardzo wysoka (25 MPa) Umiarkowany (przewaga mechaniczna) Niska (maks. 0,7 MPa)
Dokładność pozycjonowania ±0,5 mm (z serwozaworami) ±0,1 mm (śruba kulowa) ±2,0 mm (ściśliwość)
Kontrola prędkości Nieskończony, gładki Dyskretne kroki lub zmienne Szybki, mniej kontrolowany
Zabezpieczenie przed przeciążeniem Zawory nadmiarowe ciśnienia Sprzęgła mechaniczne regulatory ciśnienia
Wydajność 75-85% 60-70% 20-30%
Częstotliwość konserwacji 2000 godzin (wymiana płynu) 5000 godzin (smarowanie) 1000 godzin (serwis suszarki)

Architektura obwodu hydraulicznego

W nowoczesnych windach zastosowano zamknięte systemy wykrywania obciążenia w celu zapewnienia efektywności energetycznej. Pompy tłokowe o zmiennym wydatku dostosowują przepływ do zapotrzebowania, redukując wytwarzanie ciepła i zużycie energii o 30-40% w porównaniu z systemami o stałej objętości.

Podnośnik hydrauliczny do warsztatu samochodowego

Podnośnik hydrauliczny do warsztatu samochodowego aplikacje wymagają określonych konfiguracji w oparciu o układ stanowiska serwisowego i wymagania dotyczące przepustowości pojazdów. Wybór postu determinuje dostępność i efektywność przepływu pracy.

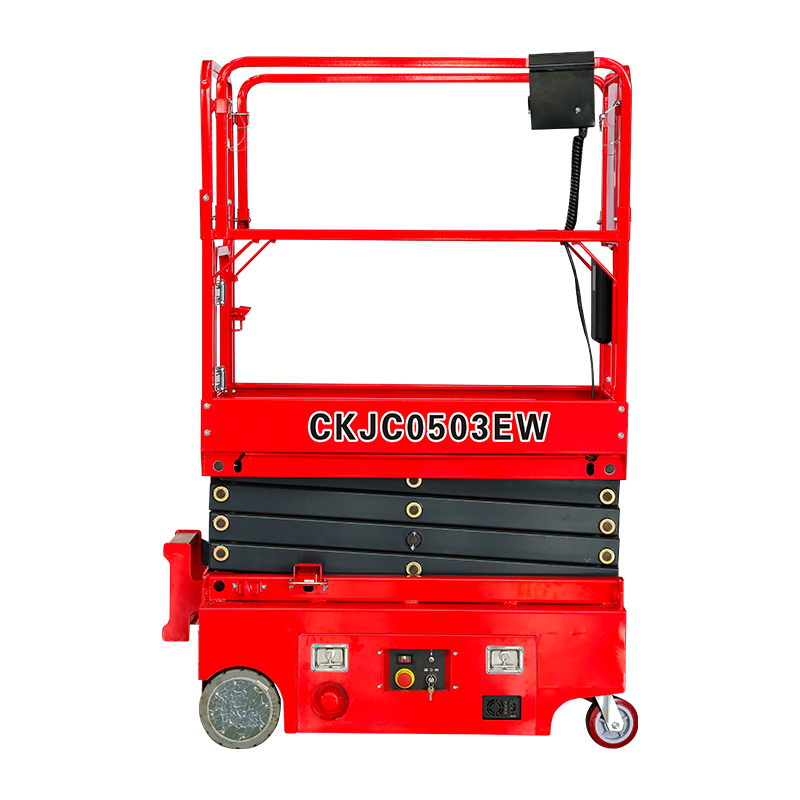

Hydraulic lift

Inżynieria dwusłupkowa a czterosłupkowa

Konstrukcje dwusłupkowe wykorzystują regulowane wahacze, aby zapewnić dostęp bez kół, co wymaga precyzyjnego ustawienia środka ciężkości pojazdu. Konfiguracje czterosłupkowe obsługują jazdę najazdową ze zintegrowanymi pasami startowymi, umożliwiając usługi ustawiania geometrii kół.

Dane techniczne podnośnika samochodowego:

Konfiguracja Dwusłupkowy symetryczny Dwusłupkowa asymetryczna Cztery słupki
Pojemność znamionowa (kg) 3000-4000 3000-4500 3500-12 000
Wysokość podnoszenia (mm) 1800-2000 1900-2100 1700-2500
Wymagana szerokość zatoki (mm) 3400-3800 3200-3600 3000-3500
Grubość betonu (mm) 200 (min. 3000 psi) 200 (min. 3000 psi) 150 (montaż na podłodze)
Aplikacja podstawowa Naprawa generalna, serwis ogumienia Prace blacharskie, dostęp do drzwi Wyrównanie, ciężkie ciężarówki
Czas instalacji (godziny) 6-8 6-8 4-6

Analiza rozkładu obciążenia

Pozycjonowanie pojazdu wpływa na obciążenie kolumny. Asymetryczne konfiguracje ramion ustawiają pojazd o 30% do tyłu, co poprawia prześwit drzwi, ale wymaga sprawdzenia, czy na żadnym słupku nie przekroczono 85% udźwigu znamionowego.

Przenośny podnośnik hydrauliczny do garażu

Przenośny podnośnik hydrauliczny do garażu aplikacje uwzględniają ograniczenia przestrzenne i elastyczność obsługi wielu pojazdów. Inżynieria mobilności musi równoważyć możliwość transportu ze stabilnością pod obciążeniem.

Projekt systemu mobilności

Jednostki przenośne wykorzystują zintegrowane kółka (średnica 200 mm, koła poliuretanowe, nośność dynamiczna 500 kg) z mechanicznymi stabilizatorami opuszczanymi. Wycofanie kółka i wysunięcie podnośnika muszą nastąpić sekwencyjnie, aby zapobiec niestabilności.

Parametry techniczne przenośnego podnośnika:

Specyfikacja Minipodnośnik (pneumatyczny/hydrauliczny) Nożyczek ze średnim stanem Przenośny o pełnym wzroście
Pojemność (kg) 2500 2800-3000 3000-3500
Wysokość podnoszenia (mm) 600-800 1000-1200 1800-2000
Masa jednostki (kg) 150-200 350-450 800-1200
Zapotrzebowanie na moc Powietrze sklepowe (0,6 MPa) lub 220V Jednofazowe 220V Trójfazowy 380V
Czas konfiguracji (minuty) 5-10 15-20 30-45
Odcisk stabilizatora (mm) 2000 × 1800 2400 × 2000 3000 × 2800

Protokoły weryfikacji stateczności

Podnośniki przenośne wymagają testów przewrócenia zgodnie z ANSI/ALI ALCTV-2017. Margines stabilności wymaga, aby jednostka wytrzymała moment wywracający przy obciążeniu do 150% wydajności, przy całkowicie wysuniętej platformie i wyśrodkowanej na krawędzi platformy.

Hydrauliczny stół podnośny do magazynu

Hydrauliczny stół podnośny do magazynu instalacje optymalizują ergonomiczną obsługę materiałów, zmniejszając ryzyko obrażeń pracowników, jednocześnie zwiększając wydajność. Zakres ruchu w pionie i wymiary platformy określają przydatność zastosowania.

Optymalizacja obsługi materiałów

Stoły podnośne eliminują urazy spowodowane zginaniem i podnoszeniem, umieszczając ładunki na optymalnej wysokości roboczej (zwykle 750–950 mm w przypadku pracy na stojąco, 650–750 mm w przypadku pracy na siedząco). Integracja z systemami przenośnikowymi wymaga precyzyjnego dopasowania wysokości (±5mm).

Nasza seria inteligentnych urządzeń logistycznych spełnia te wymagania, szeroko stosowane w logistyce przemysłowej i handlowej. Konfiguracje platform obsługują standardowe wymiary palet (1200 × 1000 mm) i zakresy udźwigu 2000–4000 kg.

Rozważania dotyczące cyklu pracy

Zastosowania w magazynach wymagają dużej trwałości cyklicznej. Praca standardowa (8 cykli/godzinę) wykorzystuje cylindry jednostronnego działania z opadaniem grawitacyjnym. Zastosowania o dużym obciążeniu (20 cykli na godzinę) wymagają cylindrów dwustronnego działania ze wspomaganym opuszczaniem i chłodnicami oleju w celu zarządzania obciążeniami termicznymi.

Producent podnośników hydraulicznych o dużej wytrzymałości

Wybór A producent podnośników hydraulicznych o dużej wytrzymałości wymaga weryfikacji umiejętności konstrukcyjnych, uprawnień spawalniczych i systemów zarządzania jakością. Konstrukcje nośne wymagają rygorystycznych standardów produkcyjnych.

Inżynieria stali konstrukcyjnej

W platformach o dużej wytrzymałości (udźwig 5000 kg) zastosowano stal konstrukcyjną Q345B (granica plastyczności 345 MPa) o konstrukcji skrzynkowej. Procedury spawania są zgodne z AWS D1.1 lub EN ISO 15614-1 ze 100% testami ultradźwiękowymi krytycznych połączeń.

Firma Zhejiang Wizplus Smart Equipment Ltd. została założona w 2021 roku i znajduje się w prowincjonalnej strefie rozwoju gospodarczego i technologicznego w hrabstwie Deqing, w mieście Huzhou, w prowincji Zhejiang, w Chinach. Firma zajmuje powierzchnię 40 000 metrów kwadratowych, w tym fabrykę o powierzchni 20 000 metrów kwadratowych. Nasza fabryka konstrukcji stalowych ma 20 metrów wysokości, a fabryka konstrukcji betonowych ma 11 metrów wysokości i jest wyposażona w dźwigi o udźwigu 50 i 16 ton, specjalnie zaprojektowane do produkcji dużych metalowych części konstrukcyjnych, a jednocześnie nadają się do produkcji metalowych części konstrukcyjnych o różnych rozmiarach.

Specyfikacje produkcyjne o dużej wytrzymałości:

Komponent Klasa materiału Metoda wytwarzania Weryfikacja jakości
Platforma pokładowa Q345B, płyta 6-8mm Cięcie laserem, gięcie CNC Kontrola wymiarowa ±1,0 mm
Ramiona nożycowe Q345B, rura prostokątna Spawanie robotem, odprężanie Kontrola UT, profil spoiny
Beczki cylindryczne Bezszwowa rura 27SiMn Honowanie, chromowanie Chropowatość powierzchni Ra 0,4
Tłoczyska Stal 45#, hartowana indukcyjnie Twarde chromowanie (25μm) Twardość 60-65 HRC
Sworznie zawiasów 40Cr, ulepszony i odpuszczony Toczenie CNC, szlifowanie Twardość rdzenia 28-32 HRC

Doświadczenie w projektowaniu i produkcji

Posiadamy doświadczony zespół projektowo-produkcyjny składający się z profesjonalistów zajmujących się branżą od dziesięcioleci. Jest to firma produkująca sprzęt, integrująca badania i rozwój, projektowanie i produkcję. Obliczenia konstrukcyjne są zgodne z normami FEM 1.001 i EN 1993 (Eurokod 3), z analizą elementów skończonych weryfikującą koncentrację naprężeń w krytycznych połączeniach.

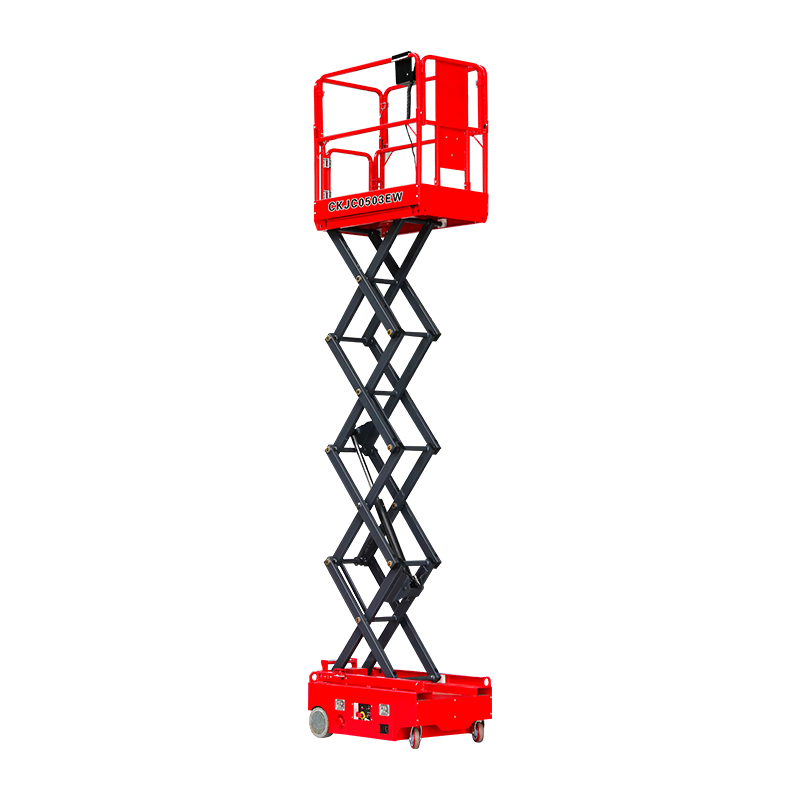

Hydrauliczny podnośnik nożycowy do zastosowań przemysłowych

Hydrauliczny podnośnik nożycowy do zastosowań przemysłowych wykorzystuje połączone mechanizmy równoległoboku, aby osiągnąć ruch pionowy przy dużej stabilności. Geometria nożyc określa współczynnik podnoszenia i wymagania dotyczące siły.

Kinematyka mechanizmu nożycowego

Podnośniki nożycowe wykorzystują wiele połączonych ramion pantografów. Zaleta mechaniczna zmienia się w zależności od wysunięcia: pozycja cofnięta wymaga maksymalnej siły (mała przewaga mechaniczna), podczas gdy pozycja wysunięta działa przy zmniejszonym ciśnieniu (duża przewaga mechaniczna).

Analiza konfiguracji nożyc:

Konfiguracja Pojedynczy nożyczek Podwójne nożyczki Potrójny nożyczek
Współczynnik podnoszenia (wciągnięty: wysunięty) 1:2.0 1:3,8 1:5,5
Maksymalna wysokość (mm) 3000 6000 12 000
Rozmiar platformy (typowy) 1800 × 1000 2000 × 1200 2400 × 1500
Siła cylindra (wsunięty, kN) 50-80 80-120 120-180
Nośność boczna (N) 500 (statyczny) 300 (statyczny) 200 (statyczny)
Typowe zastosowanie Konserwacja warsztatu Kompletacja magazynu Instalacja antenowa

Integracja z platformą powietrzną

Produkty naszej firmy obejmują szereg profesjonalnych, zaawansowanych technologicznie urządzeń, takich jak podnośniki koszowe, inteligentna logistyka i inteligentne rolnictwo, które są szeroko stosowane w wielu dziedzinach, takich jak budownictwo, logistyka przemysłowa i handlowa, rolnictwo. Podnośniki nożycowe do prac lotniczych zawierają poręcze (wysokość 1100 mm), krawężniki (150 mm) i systemy opuszczania awaryjnego. Poziomowanie platformy utrzymuje nachylenie ±1,5° w całym rozciągnięciu.

Zaawansowane możliwości produkcyjne

Sprzęt produkcyjny i precyzja

Jakość produkcji zależy od możliwości sprzętu i kontroli procesu. Cięcie laserowe o dużej mocy zapewnia jakość krawędzi zespołów spawanych, a spawanie zrobotyzowane utrzymuje spójność wszystkich partii produkcyjnych.

Firma wyposażona jest w różnorodne, wysokiej klasy urządzenia produkcyjne, w tym maszyny do cięcia laserowego dużej mocy o mocy 12000 W, w pełni automatyczne maszyny do cięcia laserowego rur o mocy 4000 W, 300-tonowe giętarki CNC, w pełni inteligentne giętarki do rur CNC, linię montażową robotów spawalniczych, tokarki CNC, wielkogabarytową inteligentną linię montażową do malowania z możliwością natryskiwania farby, natryskiwania tworzyw sztucznych i elektroforezy na dużych urządzeniach, a także zintensyfikowaną aparaturę testującą i centrum eksperymentalne różnych produktów i akcesoriów.

Specyfikacje procesu produkcyjnego:

Proces Specyfikacja sprzętu Możliwości Tolerancja
Cięcie płyt 12 000W fiber laser Stal miękka o grubości do 25 mm ± 0,1 mm
Cięcie rur Automatyczny laser o mocy 4000 W Φ20-Φ200mm, długość 6m ±0,15 mm
Zginanie Prasa krawędziowa CNC o nacisku 300 ton Długość 4000 mm, grubość 12 mm Kąt ±0,5°
Spawanie Linia robota (6-osiowa) Ciągłe MIG/MAG ISO 5817 klasa B
Wykończenie powierzchni Inteligentna linia malarska Farba, powłoka proszkowa, e-coat Grubość 80-120μm

Infrastruktura testowania i walidacji

Nasz rozbudowany sprzęt do testowania i centrum eksperymentalne weryfikują działanie produktu poprzez testy obciążenia statycznego (125% pojemności znamionowej), dynamiczne cykle (10 000 cykli) i narażenie na środowisko (mgła solna, cykliczne zmiany temperatury).

Obecność i wsparcie na rynku globalnym

Międzynarodowa dystrybucja i serwis

Rynki eksportowe wymagają zgodności z normami regionalnymi (oznakowanie CE dla Europy, ANSI dla Ameryki Północnej, AS dla Australii). Pakiety dokumentacji obejmują obliczenia konstrukcyjne, procedury spawania i certyfikaty materiałowe.

Produkty firmy są eksportowane do wielu krajów i regionów, takich jak Europa, Ameryka, Bliski Wschód i Azja Południowo-Wschodnia, i cieszą się stałym uznaniem międzynarodowych klientów. Jednocześnie firma aktywnie rozwija rynek krajowy, posiada kilkuset dystrybutorów oraz posiada kompletną sieć sprzedaży i obsługi posprzedażowej.

Wsparcie techniczne posprzedażne

Kompleksowe sieci serwisowe zapewniają dostępność części zamiennych (10-letnie zaangażowanie w przypadku kluczowych komponentów), dokumentację techniczną i wsparcie serwisowe w terenie. Możliwości zdalnej diagnostyki umożliwiają rozwiązywanie problemów za pośrednictwem systemów monitorowania hydraulicznego obsługujących IoT.

Firma zawsze trzymała się podstawowych koncepcji profesjonalizmu, innowacyjności, uczciwości i wydajności, aktywnie reagując na nowe koncepcje rozwoju, takie jak ekologiczna i niskoemisyjna, kładąc nacisk na koncepcje projektowania produktów obejmujące elektryfikację, ekologiczność i inteligencję oraz kompleksowo poprawiając jakość produktów firmy. Serdecznie zapraszamy użytkowników i przyjaciół w kraju i za granicą do odwiedzenia firmy w celu komunikacji i współpracy. Promujmy rozwój na wysokim poziomie branży prac lotniczych i wspólnie twórzmy lepszą przyszłość.

Często zadawane pytania

W jaki sposób sprawdza się udźwig i jakie czynniki bezpieczeństwa mają zastosowanie przy projektowaniu podnośników hydraulicznych?

Nośność znamionową określa się w drodze testów statycznych przy 125% obciążenia znamionowego (zgodnie z EN 1494 lub ASME B30.1), a następnie testów dynamicznych przy 110% obciążenia znamionowego przez pełne cykle jazdy. Projekt konstrukcyjny uwzględnia współczynniki bezpieczeństwa 2,0 dla elementów stalowych (na podstawie granicy plastyczności) i 3,0 dla cylindrów hydraulicznych (na podstawie ciśnienia rozrywającego). Producent podnośników hydraulicznych o dużej wytrzymałości certyfikacja wymaga obecności strony trzeciej podczas tych testów. Nasze centrum badawcze przeprowadza przed montażem 100% próby ciśnieniowe cylindrów przy 1,5-krotnym ciśnieniu roboczym.

Jakie specyfikacje płynu hydraulicznego są wymagane i jak często należy przeprowadzać konserwację?

W standardowych zastosowaniach wykorzystuje się olej hydrauliczny ISO VG 46 o wskaźniku lepkości >95. Środowiska niskotemperaturowe (-20°C) wymagają VG 32, natomiast do pracy w wysokich temperaturach (otoczenia > 60°C) najlepiej sprawdza się VG 68. Analizę płynu należy przeprowadzać co 2000 godzin pracy lub co roku, sprawdzając zanieczyszczenie cząstkami stałymi (ISO 4406 18/16/13 max), zawartość wody (<0,1%) i utlenienie (liczba kwasowa <0,5 mg KOH/g). Elementy filtrujące wymagają wymiany po 500 godzinach lub gdy różnica ciśnień przekracza 0,5 bara.

Czy hydrauliczne podnośniki nożycowe można dostosować do specjalistycznych zastosowań przemysłowych?

Tak, hydrauliczny podnośnik nożycowy do zastosowań przemysłowych personalizacja obejmuje wymiary platformy (do 6 m × 3 m), zwiększenie udźwigu (do 20 000 kg), specjalistyczne powłoki (stal nierdzewna do przetwarzania żywności, zabezpieczenie przeciwwybuchowe w obszarach niebezpiecznych) oraz funkcje integracyjne (przenośniki rolkowe, stoły obrotowe, funkcje przechylania). Niestandardowe stoły podnośne do automatyzacji magazynu mogą obejmować automatyczne pozycjonowanie (z dokładnością ± 2 mm) i integrację z WCS (Warehouse Control Systems). Czas realizacji projektów niestandardowych wynosi 8–12 tygodni od zatwierdzenia projektu.

Jakie wymagania dotyczące fundamentów betonowych mają zastosowanie do stałych instalacji dźwigów hydraulicznych?

Dwa posty podnośnik hydrauliczny do warsztatu samochodowego instalacje wymagają minimalnej grubości betonu 200 mm przy wytrzymałości na ściskanie 3000 psi (20,7 MPa) i 1% zbrojenia. Podnośniki czterokolumnowe mogą wykorzystywać konfiguracje montowane na powierzchni z odpowiednim obciążeniem podłogi (minimum 150 mm betonu). Nośność gleby musi przekraczać 150 kPa; złe warunki glebowe wymagają specjalnych fundamentów. Śruby kotwowe (M16-M24, klasa 8.8) wymagają montażu żywicą epoksydową na minimalnej głębokości osadzenia 100 mm. Weryfikacja poinstalacyjna obejmuje próbę rozciągania przy 50% granicy plastyczności śruby.

W jaki sposób przenośne podnośniki hydrauliczne utrzymują stabilność bez stałego zakotwiczenia?

Przenośny podnośnik hydrauliczny do garażu stabilność opiera się na konstrukcji o niskim środku ciężkości i powiększonych wymiarach podstawy. Podnośniki stabilizujące (śrubowe lub hydrauliczne) przenoszą obciążenie bezpośrednio na podłogę, omijając koła samonastawne podczas operacji podnoszenia. Obliczenia stabilności zapewniają, że moment wywracający (obciążenie × odległość pozioma od środka) pozostaje poniżej 75% momentu oporu (ciężar jednostki × promień podstawy). Systemy blokad uniemożliwiają działanie windy, jeśli wszystkie stabilizatory nie zostaną w pełni rozwinięte i potwierdzone wyłącznikami krańcowymi. Obciążenie podłoża nie może przekraczać 3,5 MPa, aby zapobiec kruszeniu betonu.

Referencje

  • Amerykański Narodowy Instytut Normalizacyjny. (2019). ANSI/ALI ALCTV-2017 Amerykańska norma krajowa dotycząca dźwigów samochodowych — wymagania bezpieczeństwa dotyczące konstrukcji, testowania i walidacji . Chicago, IL: Instytut podnośników samochodowych.
  • Europejski Komitet Normalizacyjny. (2020). EN 1494:2000 A1:2008 Podnośniki przejezdne lub ruchome i powiązany sprzęt podnoszący . Bruksela: CEN.
  • Amerykańskie Stowarzyszenie Inżynierów Mechaników. (2018). ASME B30.1-2018 Podnośniki, rolki przemysłowe, kółka pneumatyczne i suwnice hydrauliczne . Nowy Jork: ASME.
  • Międzynarodowa Organizacja Normalizacyjna. (2015). ISO 4413:2010 Siła płynu hydraulicznego — Ogólne zasady i wymagania bezpieczeństwa dotyczące systemów i ich komponentów . Genewa: ISO.
  • Europejski Komitet Normalizacyjny. (2005). EN 1993-1-1:2005 Eurokod 3: Projektowanie konstrukcji stalowych – Część 1-1: Ogólne zasady i reguły dotyczące budynków . Bruksela: CEN.
  • Deutsche Gesetzliche Unfallversicherung. (2023). Informacje DGUV 208-008: Podnośniki hydrauliczne — kontrola i testowanie . Berlin: DGUV.
